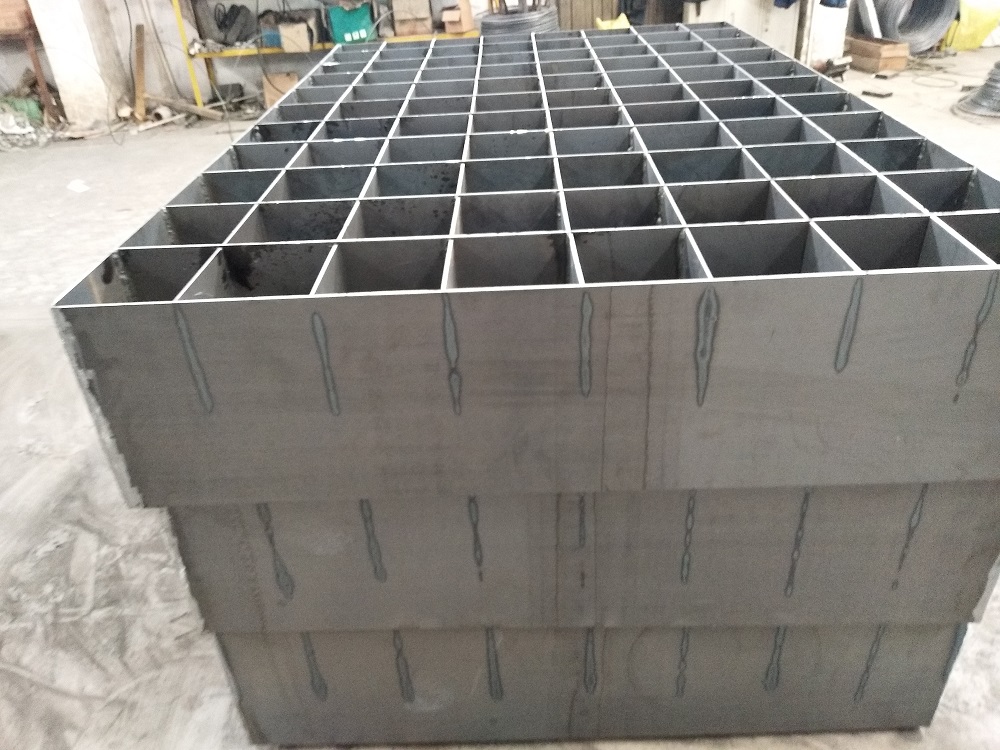

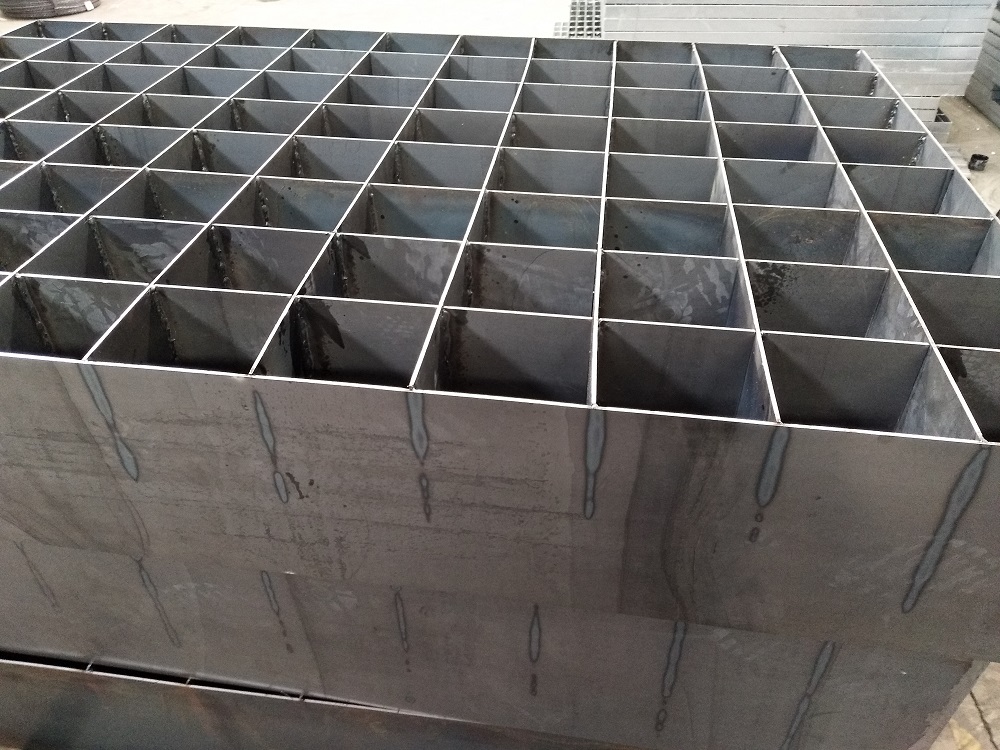

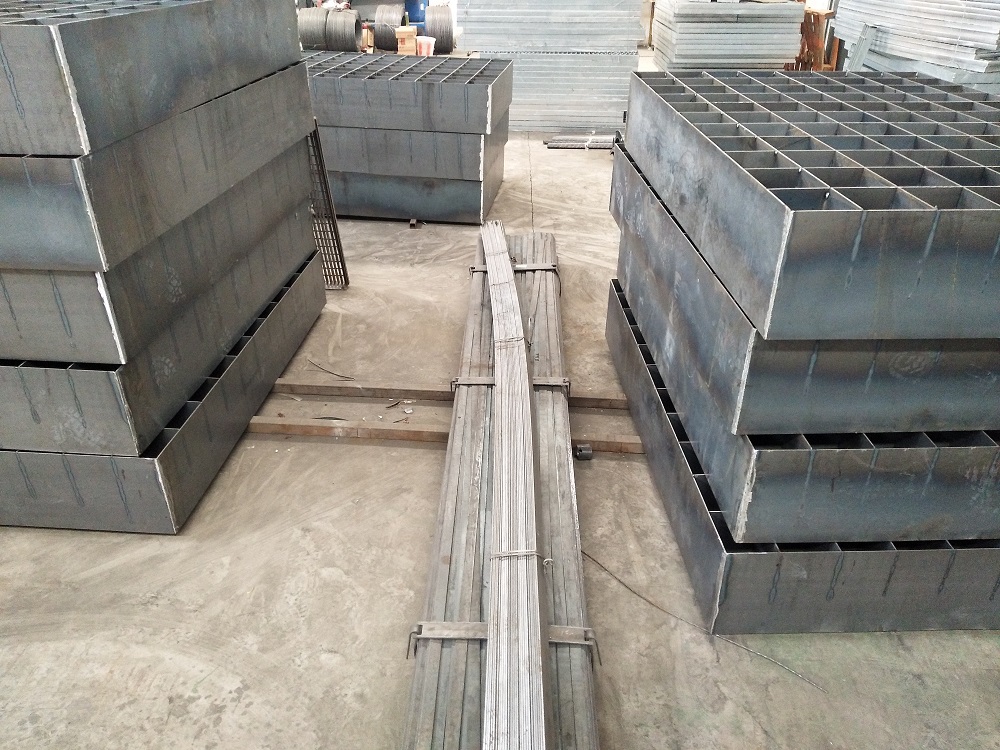

整流格栅也叫锅炉用钢格板,这种产品是钢格板系列中功能性最强大的一种,功能强大的部分体现在一下几个方面。
1、整流格栅(锅炉用钢格板)的原材料
功能强大的整流格栅必须需要使用Q345材质扁钢为基础材料,采用Q345是因为345材质中含有低合金钢(C<0.2%)人们俗称为锰钢,要比普通Q235普通碳素结构钢(屈服值是235MPa)密度要硬。普通235材质和345材质的区别稍微普及一下下吧:Q345---综合力学性能良好,低温性能亦可,塑性和焊接性良好,可以制作中低压容器、油罐、车辆、起重机、矿山机械、电站、桥梁等承受动菏的结构、机械零件、建筑结构、一般金属构件,热轧或正火状态使用,可以用于-40°以上寒冷地区。Q235---金属结构件,心部强度要求不高的渗碳或氢化零件,拉杆、连杆、吊钩、车钩、螺栓螺母、套筒、轴及焊接件。
2、普通钢格板的规格一般高度在60㎜一下,整流格栅规格一般都在300㎜以上。网孔也是有相对来说的不同。
3、整流格栅对焊接要求有专业的焊接角度及焊缝的长度宽都有特殊要求。执行标准不是每一个焊工都可以熟练掌握的。
4、整流格栅的作用:选择性催化还原SCR脱销系统中重要的功能部件,其作用一是通过烟气在格栅内的碰撞、整合作用,将进入格栅前水平方向流动的烟气调整为竖直向下流动;二是将进入格栅前较差的烟气速度分布整合得相对均匀。这2个作用对SCR脱销系统有重要的意义,烟气在催化剂前控制在一定范围内的人射角能够避免催化剂表面被过度冲刷,使催化剂寿命得到保障,而速度分布均匀性是催化剂能被充分利用,达到理想脱销效率的关键。因此,对SCR脱销系统中整流格栅的结构进行优化射角十分必要。
明润公司在实际生产过程中根据多个项目总结,通过CFD模拟实验,整理了一套关于整流格栅对锅炉脱销效果的具经验:
1、整理格栅的间距越大,其下游烟流入射角度越大,烟分布均匀性越差,能满足指标要求的反应器內截面积高度越低,可接受的首层催化剂的安装位置越靠下,整流格栅间距小于120㎜为可接受的设计参数设计。
2、将靠近烟气侧的整流格栅设计为倾斜结构可缓解反应器中靠近气侧的流速偏低现象。提高烟气流速均匀性。并且整流格栅间距越小,次改进方式的效果越明显。
